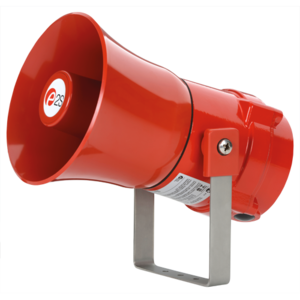

Der Schallpegel beträgt bis zu 117 dB(A) in 1 m Entfernung, wobei 32 Alarmtöne und 3 fernbedienbare Stufen zur Auswahl stehen.
Die Gehäuse der BEx-Serie sind aus korrosionsbeständigem, kupferfreiem LM6-Aluminium gefertigt, das phosphatiert und pulverbeschichtet ist.
Die einspringenden Signalhörner bestehen aus hochschlagfestem, feuerhemmendem ABS. Alle Modelle haben zwei M20-Kabeleinführungen, große Anschlussbereiche
mit Ein- und Ausgangsklemmen (nur Ex de-Version) und einer Schutzart von IP66/67 (Ex d) und IP66 (Ex de).
Für Brandschutzanwendungen ist die BExS110D 24V Gleichstromsirene CPD EN89/106/EEC-konform (EN54-3 getestet).
| Maximale Leistung: | 117dB(A) @ 1 Meter [108dB(A) @ 10ft/3m] |
| Nennleistung: | 110dB(A) @ 1m +/- 3dB - Ton 2 [101dB(A) @ 10ft/3m] |
| Anzahl der Töne: | 32 (UKOOA / PFEER-konform) |
| Anzahl der Stufen: | 3 |
| Lautstärkeregler: | Max. 110dB(A); Min. 72dB(A) - Ton 2 |
| Effektive Reichweite: | 100m @ 1KHz |
| Spannungen DC: | 12vdc; 24vdc; 48vdc |
| Spannungen AC: | 115Vac; 230Vac |
| Bühnenwechsel: | Negativ oder positiv |
| Schutz gegen Eindringen: | S110D : IP66/67 S110E : IP66 |
| Gehäuse matl: | Kupferfreie Marinequalität LM6 Aluminium |
| Ausführung des Gehäuses: | Chromatierte und pulverbeschichtete Oberfläche - Korrosionsschutz. |
| Farbe: | RAL3000 Rot (andere auf Anfrage erhältlich) |
| BExS110 Leuchtkugel: | Hohe Schlagfestigkeit UL94 V0 & 5VA FR ABS (Rot) |
| BExDS110 Leuchtkugel: | Antistatisch Hochschlagfestes ABS (Schwarz) |
| Kabeleinführungen: | Zweifach M20 ISO (ein Verschlussstopfen enthalten) |
| Terminals: | 0,5 - 2,5mm² (20-14 AWG) |
| Volumen des Gehäuses: | <2 litres |
| Leitungsüberwachung: | Inklusive Sperrdiode EOL Min. 500 Ohm 2w, oder 3k3 Ohm 0,5w Widerstand oder Diode (DC-Versionen) können eingebaut werden |
| Gewicht: | DC: 3,00 kg AC: 3,20 kg |
| *SPL-Daten +/-3dB(A). Gemessen bei optimaler Spannung. | |
| Version: | Spannung: | Aktuell: | |
|---|---|---|---|
| 12 V Gleichstrom | +/-25% | 195mA | |
| 24V dc | +/-25% | 265mA | |
| 48V dc | +/-25% | 130mA | |
| 115V ac | 50/60Hz | +10/-10% | 110mA |
| 230V ac | 50/60Hz | +10/-10% | 56mA |
| Teil-Code: | Einstufung: |
|---|---|
| BExS110D** | ATEX / IECEx: II 2G Ex d IIB T4 Ta. -50°C bis +70°C II 2G Ex d IIC T4 Ta. -50°C bis +55°C |
| GOST-R: 1ExdIICT4 Ta. -50° bis +55°C |
|
| BExS110E** | ATEX / IECEx: II 2G Ex de IIB T4 Ta. -50°C bis +70°C II 2G Ex de IIC T4 Ta. -50°C bis +55°C |
| GOST-R: 2ExdeIICT4 Ta. -50° bis +55°C |
|
| BExDS110D** | ATEX / IECEx: II 2G Ex d IIB T4 Ta. -50° bis +70°C II 2G Ex d IIC T4 Ta. -50° bis +55°C II 2D Ex tD A21 IP67 T115 basierend auf max.Ta 70°C |
| GOST-R: 1ExdIICT4 Ta. -50° bis +55°C T100°C DIP A21 Ta T4 |
|
| BExDS110E** | ATEX / IECEx: II 2G Ex de IIB T4 Ta. -50° bis +70°C II 2G Ex de IIC T4 Ta. -50° bis +55°C II 2D Ex tD A21 IP66 T115 basierend auf einer max. Ta. von 70°C |
| GOST-R: 2ExdeIICT4 Ta. -50° bis +55°C DIP A21 Ta T4 |
|
| ** = Spannungsreferenz: | |
| Spannungsoptionen: | 12DC, 24DC, 48DC, 115AC, 230AC |
| Fügen Sie für die programmierbare Version ein '-P' an die Artikelnummer an Fügen Sie für die MED-zugelassene Version (nur 24V dc) ein '-M' an die Artikelnummer an |
|
| Stufe 1 | WAV-Datei | Frequenzbeschreibung. | Stg 2 | Stg 3 |
|---|---|---|---|---|
| T 1 | /system/1/assets/files/000/000/405/405/214ccf82a/original/TF037.WAV | Kontinuierlicher 1000Hz Alarm für toxische Gase | T 31 | T 11 |
| T 2 | /system/1/assets/files/000/000/419/419/e353c86c4/original/TF002.WAV | Abwechselnd 800/1000Hz im Abstand von 0,25s | T 17 | T 5 |
| T 3 | /system/1/assets/files/000/000/417/417/abf396de0/original/TF003.WAV | Slow Whoop 500/1200Hz bei 0,3Hz mit 0,5s Abstand wiederholt | T 2 | T 5 |
| T 4 | /system/1/assets/files/000/000/420/420/50f9ee7a7/original/TF004.WAV | Wobbeln 800/1000 bei 1Hz | T 6 | T 5 |
| T 5 | /system/1/assets/files/000/000/421/421/b578af8a9/original/TF005.WAV | Kontinuierlich bei 2400Hz | T 3 | T 27 |
| T 6 | /system/1/assets/files/000/000/422/422/42b72dd93/original/TF006.WAV | Wobbeln 2400/2900 Hz bei 7 Hz | T 7 | T 5 |
| T 7 | /system/1/assets/files/000/000/373/373/a686b0abe/original/TF007.WAV | Wobbeln 2400/2900Hz bei 1Hz | T 10 | T 5 |
| T 8 | /system/1/assets/files/000/000/376/376/00cd26f9e/original/TF008.WAV | Sirene 500/1200/500Hz bei 0,3Hz | T 2 | T 5 |
| T 9 | /system/1/assets/files/000/000/386/386/ceb4e488c/original/TF009.WAV | Sägezahn 1200/500Hz bei 1Hz | T 15 | T 2 |
| T 10 | /system/1/assets/files/000/000/374/374/021ee6540/original/TF010.WAV | Abwechselnd 2400/2900 Hz bei 2 Hz | T 7 | T 5 |
| T 11 | /system/1/assets/files/000/000/377/377/ac5498db0/original/TF011.WAV | Intermittierend 1000Hz bei 0,5Hz Allgemeiner Alarm | T 31 | T 1 |
| T 12 | /system/1/assets/files/000/000/375/375/771bd7a3e/original/TF012.WAV | Abwechselnd 800/1000Hz bei 0,875Hz | T 4 | T 5 |
| T 13 | /system/1/assets/files/000/000/378/378/6380218ec/original/TF013.WAV | Intermittierend 2400Hz bei 1Hz | T 15 | T 5 |
| T 14 | /system/1/assets/files/000/000/379/379/51c1bb5a9/original/TF014.WAV | Intermittierend 800Hz 0,25s an 1s aus | T 4 | T 5 |
| T 15 | /system/1/assets/files/000/000/380/380/06feaa7b3/original/TF015.WAV | Kontinuierlich bei 800Hz | T 2 | T 5 |
| T 16 | /system/1/assets/files/000/000/381/381/93f51c79a/original/TF016.WAV | Intermittierend 660Hz 150mS ein, 150mS aus | T 18 | T 5 |
| T 17 | /system/1/assets/files/000/000/382/382/2c2978b6a/original/TF017.WAV | Abwechselnd 544Hz (100mS)/440Hz(400mS) | T 2 | T 27 |
| T 18 | /system/1/assets/files/000/000/397/397/d6d84d0c3/original/TF018.WAV | Intermittierend 660Hz 1,8s an, 1,8s aus | T 2 | T 5 |
| T 19 | /system/1/assets/files/000/000/383/383/11797b764/original/TF019.WAV | 1400Hz bis 1600Hz Sweep aufwärts über 1s -1600Hz bis 1400Hz Sweep abwärts über 0,5s | T 2 | T 5 |
| T 20 | /system/1/assets/files/000/000/384/384/5c30f9f4d/original/TF020.WAV | Kontinuierlich 660Hz | T 2 | T 5 |
| T 21 | /system/1/assets/files/000/000/385/385/a85a0a356/original/TF021.WAV | Abwechselnd 554/440Hz bei 1Hz | T 2 | T 5 |
| T 22 | /system/1/assets/files/000/000/387/387/d33e565a9/original/TF022.WAV | Intermittierend 554Hz bei 0,875Hz | T 2 | T 5 |
| T 23 | /system/1/assets/files/000/000/388/388/b4cf9203e/original/TF023.WAV | 800Hz pulsierend mit 2Hz | T 6 | T 5 |
| T 24 | /system/1/assets/files/000/000/389/389/68683d240/original/TF024.WAV | Wobbeln 800/1000Hz bei 50Hz | T 29 | T 5 |
| T 25 | /system/1/assets/files/000/000/398/398/7c1bf5e00/original/TF025.WAV | Wobbeln 2400/2900Hz bei 50Hz | T 29 | T 5 |
| T 26 | /system/1/assets/files/000/000/395/395/631e82dc8/original/TF026.WAV | Simulierter Glockenklang | T 2 | T 1 |
| T 27 | /system/1/assets/files/000/000/390/390/10abe0caa/original/TF027.WAV | Kontinuierlich 554Hz | T 26 | T 5 |
| T 28 | /system/1/assets/files/000/000/391/391/5f7a58b54/original/TF028.WAV | Kontinuierlich 440Hz | T 2 | T 5 |
| T 29 | /system/1/assets/files/000/000/392/392/68d5d1294/original/TF029.WAV | Wobbeln 800/1000Hz bei 7Hz | T 7 | T 5 |
| T 30 | /system/1/assets/files/000/000/402/402/9168c8c48/original/TF035.WAV | 420Hz wiederholend 0,625s an, 0,625s aus Australisches Alarmsignal | T 32 | T 5 |
| T 31 | /system/1/assets/files/000/000/386/386/ceb4e488c/original/TF009.WAV | 1200/500Hz bei 1 Hz Vorbereiten zum Verlassen der Plattform | T 11 | T 1 |
| T 32 | /system/1/assets/files/000/000/400/400/aba6c8a51/original/TF036.WAV | Wobbeln 500/1200Hz 3,75s ein, 0,25s aus 15Hz | T 26 | T 1 |
| Länderspezifische oder kundenspezifische Tonkonfigurationen und Alarmfrequenzen sind auf Anfrage erhältlich. | ||||
