Nota: Actualización del producto a partir del 1 de junio de 2021
Ver detalles del producto actualizado aquí
Ficha de datos | Datasheet.pdf |
Instalación de la sirena | A100_Inst__ISN0101-A_.pdf |
Instalación de balizas/luces | L101H_Inst__D169-00-001-D_.pdf |
Instalación de la versión programable | PROGSNDR_Inst__ISN2802-A_.pdf |
Certificado de conformidad UL | UL_CoC_-_20120402-S7995_A-Range__AL-Range.pdf |
Declaración de conformidad EAC rusa | D-GB.GA05.B.12595-20-24.03.2025.pdf |
Registro marítimo ruso | 19.00193.278.pdf |
Declaración de conformidad | DC-023_Issue_F_AL-range.pdf |
Dibujo 2D (PDF) | SK0134_Edición_C.pdf |
Dibujo 2D (DWG) | SK0134_Edición_B.dwg |

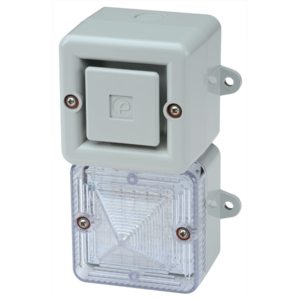

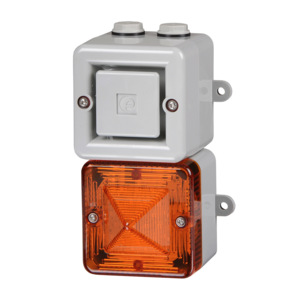

Imagen de alta resolución del producto 1 (TIFF) | 2-31-100_AL100H-G.tif |
Imagen de alta resolución del producto 2 (TIFF) | 2-31-100_AL100H-R.tif |
Imagen de producto de baja resolución 1 (JPG) | 2-31-100_AL100H-G.jpg |
Imagen del producto en baja resolución 2 (JPG) | 2-31-100_AL100H-R.jpg |
Sounder: | |
---|---|
Salida máxima: | 104 dB(A) a 1 metro [95 dB(A) a 3 m]. |
Salida nominal: | 100dB(A) @ 1m +/- 3dB - Tono 2 [91dB(A) @ 10ft/3m] |
Nº de tonos: | 32 (conforme a UKOOA / PFEER) |
Nº de etapas: | 3 |
Control de volumen: | Máx. 100 dB(A); Mín. 90 dB(A) - Tono 2 |
Alcance efectivo: | 32m/105ft @ 1KHz |
Cambio de escenario: | Negativo Conmutación por etapas de polaridad inversa en unidades de CC. |
Beacon: | |
Fuente de luz: | Conjunto de L.E.D. de alta intensidad. 24 L.E.D. de alta potencia tipo Superflux |
Opciones: | Modo de flash fijo o de 2 Hz (selección en placa) |
Intensidad pico/efectiva cd: | L.E.D. verde: 176cd - medida ref. a I.E.S. |
Terminales: | Cables de 0,5 a 4,0 mm². |
Colores L.E.D: | Ámbar Azul, Verde, Rojo y Blanco |
Color de la lente: | Todos los colores L.E.D. utilizan una lente transparente para maximizar el rendimiento y garantizar que la señal sea más eficaz en condiciones de mucha luz ambiental. |
General: | |
Tensiones CC: | 24V cc (10-30V cc); 48V cc (35-60V cc) |
Voltajes AC: | 115 V CA; 230 V CA |
Protección contra la penetración: | IP66 |
Material de cerramiento: | Alto impacto UL94 V0 & 5VA FR ABS |
Color de la caja: | Rojo (RAL3000), gris (RAL7038) y blanco. |
Entradas de cable: | 4 entradas de prensaestopas M20 en el lateral y la parte trasera |
Terminales: | Cables de 0,5 a 1,5 mm². |
Temperatura de funcionamiento | -25 a +55°C [-13° a +131°F] |
Temperatura de almacenamiento: | -40 a +70°C [-40° a +158°F] |
Humedad relativa: | 90% a 20° [68°] |
Peso: | CC: 0,46kg/1,01Ibs CA:0,57kg/1,25Ibs |
*Medidas de candela representativas del rendimiento con lente transparente a tensión óptima. | |
*Datos SPL +/-3 dB(A). Medido a tensión óptima. |
Versión: | Código de pieza: |
---|---|
24 V cc | AL100HDC024[x]/[y] |
48V cc | AL100HDC048[x]/[y] |
115V ac | AL100HAC115[x]/[y] |
230V ac | AL100HAC230[x]/[y] |
[x] = Color del recinto: | G: Gris, R: Rojo, W: Blanco |
[y] = Color de la lente: | A: Ámbar, B: Azul. W: Blanco (Transparente), G: Verde, R: Rojo. |
Nota: Para maximizar el rendimiento en entornos con mucha luz ambiental, la AL100H utiliza lentes transparentes para todos los colores L.E.D. | |
Sufijo del número de pieza con "-P" para la versión programable por etapas, 4 etapas, 45 tonos (no disponible con aprobación UL). Sufijo del número de pieza con "-UL" para la versión con aprobación UL. |
Versión: | Tensión: | Actual: | |
---|---|---|---|
24 V cc | 10-30 V cc | 25mA* | |
115V ac | 50/60 Hz | +/-10% | 20 mA |
230V ac | 50/60 Hz | +/-10% | 15 mA |
* corriente a tensión nominal en Tono 2 |
Versión: | Tensión: | Actual: |
---|---|---|
24 V cc | 10-30 V cc | 155 mA (a 24 V CC) |
115/230V ac 50/60Hz | 90-260V ac/dc | 35mA (@230V ac) |
