| Fiche technique | Fiche technique.pdf |
| Installer les balises Manual 2 et la boîte de jonction | D226-01-122-IS_Issue_2.pdf |
| Installation manuelle 2 balises pas de boîte de jonction | D226-01-120-IS_Issue_2.pdf |
| Installer les balises Manual 3 et la boîte de jonction | D226-01-132-IS_Issue_2.pdf |
| Installation manuelle de 3 balises sans boîte de jonction | D226-01-130-IS_Issue_2.pdf |
| Installer les balises Manual 4 et la boîte de jonction | D226-01-142-IS_Issue_2.pdf |
| Installation manuelle 4 balises pas de boîte de jonction | D226-01-140-IS_Issue_2.pdf |
| Schéma d'installation du kit de montage sur poteau | D226-00-010_Issue_A.pdf |
| Déclaration de conformité | DC-110_Issue_A_D1xC3_P2.pdf |
| Déclaration de conformité UKCA | DC-111_Issue_A_D1xC3_P2_UKCA.pdf |
| Schéma PDF 2 balises et boîte de jonction | D226-05-122_Issue_2.pdf |
| Outline PDF 2 balises sans boîte de jonction | D226-05-120_Issue_2.pdf |
| Schéma PDF 3 balises et boîte de jonction | D226-05-132_Issue_2.pdf |
| Outline PDF 3 balises sans boîte de jonction | D226-05-130_Issue_2.pdf |
| Schéma PDF 4 balises et boîte de jonction | D226-05-142_Issue_2.pdf |
| Outline PDF 4 balises sans boîte de jonction | D226-05-140_Issue_2.pdf |
| Schéma DWG 2 balises et boîte de jonction | D226-05-122_Issue_2.DWG |
| Schéma DWG 2 balises sans boîte de jonction | D226-05-120_Issue_2.DWG |
| Schéma DWG 3 balises et boîte de jonction | D226-05-132_Issue_2.DWG |
| Schéma DWG 3 balises sans boîte de jonction | D226-05-130_Issue_2.DWG |
| Schéma DWG 4 balises et boîte de jonction | D226-05-142_Issue_2.DWG |
| Schéma DWG 4 balises sans boîte de jonction | D226-05-140_Issue_2.DWG |
| Schéma des balises STEP 2 et de la boîte de jonction | D226-05-122_Issue_1.STEP |
| Balises STEP 2 sans boîte de jonction | D226-05-120_Issue_1.STEP |
| Schéma STEP 3 balises et boîte de jonction | D226-05-132_Issue_1.STEP |
| Outline STEP 3 balises pas de boîte de jonction | D226-05-130_Issue_1.STEP |
| Schéma STEP 4 balises et boîte de jonction | D226-05-142_Issue_1.STEP |
| Outline STEP 4 balises sans boîte de jonction | D226-05-140_Issue_1.STEP |
| Câblage PDF 2 balises et boîte de jonction | D226-06-122_Issue_3.pdf |
| Câblage PDF 2 balises pas de boîte de jonction | D226-06-120_Issue_4.pdf |
| Câblage PDF 3 balises et boîte de jonction | D226-06-132_Issue_3.pdf |
| Câblage PDF 3 balises pas de boîte de jonction | D226-06-130_Issue_3.pdf |
| Câblage PDF 4 balises et boîte de jonction | D226-06-142_Issue_3.pdf |
| Câblage PDF 4 balises sans boîte de jonction | D226-06-140_Issue_3.pdf |
| Dessin de l'étiquette de l'équipement | D254-00-111_Issue_1.pdf |
| Dessin de l'étiquette de service | D254-00-041_Issue_1.pdf |
| Image du produit avec 2 balises sans boîte de jonction Gris | D1xP2N2xGxR-G.png |
| Image du produit avec 2 balises sans boîte de jonction Rouge | D1xP2N2xGxR-R.png |
| Image du produit avec 2 balises sans boîte de jonction Gris | D1xP2N2xBxA-G-2.png |

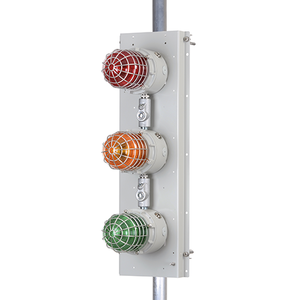

| Image du produit avec 3 balises sans boîte de jonction Gris | D1xP2N2xGxAxR-G.png |
| Image du produit avec 4 balises avec boîte de jonction Rouge | D1xP2J2xGxBxAxR-R.png |
| Image du produit avec 4 balises avec boîte de jonction Gris | D1xP2J2xYxBxAxR-G.png |
| Option balise : | D1xB2X05/10/15/21 Phares stroboscopiques au xénon |
|---|---|
| Données du produit : | D1xB2X05 : www.e2s.com/1-21-202 D1xB2X10 : www.e2s.com/1-21-203 D1xB2X15 : www.e2s.com/1-21-204 D1xB2X21 : www.e2s.com/1-21-205 |
| Taux d'éclair : | DC : 1Hz (60fpm), 1.5Hz (90fpm) & double flash AC : 1Hz (60fpm) |
| Eff. Intensité cd : | D1xB2X05 : 156.65cd D1xB2X10 : 645.21cd D1xB2X15 : 731.71cd D1xB2X21 : 1250.66cd [Mesuré en référence à I.E.S] |
| Pic cd : | D1xB2X05 : 250cd D1xB2X10 : 500cd D1xB2X15 : 750cd D1xB2X21 : 1050cd [Calculé à partir de l'énergie (J)]. |
Option balise : |
Balise LED D1xB2LD2 |
| Données du produit : | D1xB2LD2 : www.e2s.com/1-21-206 |
| Source : | Réseau de 4 LED Cree® haute puissance |
| Modes : | Flash 1Hz (60 fpm), 1.5Hz (90 fpm), 2Hz (120 fpm) Double strike flash, Triple strike flash High Power Steady, Low Power Steady |
| Eff. Intensité cd : | 174 cd - Haute puissance constante |
| Eff. Intensité cd : | 338 cd - 1Hz flash |
Option J/Box : |
D1xJ2 Ex d Boîte de jonction |
| Données du produit : | D1xJ2 : www.e2s.com/1-25-025 |
| Terminaux : | Rail DIN 12 × AKZ 2,5, Terre 4 × AKE 2,5 |
Généralités : |
Caractéristiques communes des composants : |
| Tensions : | 24Vdc, 115Vac, 230Vac |
| Protection contre les agressions : | Indice IP selon EN60529:IP66/67 Indice de type selon UL50E/NEMA250:4/4X/3R/13 |
| Niveau d'intégrité de la sécurité : | Version du produit A/B/C : SIL1 et SIL2 Route 2H Version du produit S : SIL2 Route 1H avec diagnostic SFF : >99% |
| Matériau de l'enveloppe : | Aluminium de qualité marine LM6 - sans cuivre Chromaté et revêtu par poudre - résistant à la corrosion |
| Plaque de montage : | Acier inoxydable 316 (A4) |
| Couleur du boîtier : | Rouge ou gris, couleurs personnalisées disponibles sur demande |
| Finition du boîtier : | Finition chromatée et thermolaquée |
| Montage : | Kit de montage sur poteau de 4" inclus |
| Matériau de l'objectif : | Dôme en verre borosilicate et filtre couleur PC |
| Protection de l'objectif : | Protection du dôme en acier inoxydable 316 (A4) en standard |
| Bouchons d'arrêt : | Bouchons en laiton/plaqué nickel/acier inoxydable inclus |
| Goujon de mise à la terre : | M5 |
| Surveillance de la ligne : | Diode de blocage incluse. EOL peut être monté en usine |
| Températures certifiées : | -55 à +80°C [-67° à +176°F] |
| Température de stockage | -55 à +80°C [-67° à +176°F] |
| Humidité relative : | 95% - Une tropicalisation supplémentaire est recommandée pour les applications où l'humidité relative et les températures ambiantes sont élevées. |
| Tension : | D1xB2LD2 LED Beacon Component Nominal/Max. max : |
D1xB2X05 5J Xenon Composant de la balise Nominal/Max. max : |
D1xB2X10 10J Xenon Composant de la balise Nominal/Max. max : |
D1xB2X15 15J Xenon Composant de la balise Nominal/Max. max : |
D1xB2X21 21J Xenon Composant de la balise Nominal/Max. max : |
|---|---|---|---|---|---|
| 24V dc (20-28Vdc) |
110mA/500mA | 295mA/350mA | 605mA/710mA | 853mA/920mA | 1130mA/1240mA |
| 115-120Vac 50/60Hz | 90mA/180mA | 140mA/200mA | 220mA/300mA | 310mA/420mA | 500mA/530mA |
| 220-230Vac 50/60Hz | 45mA/100mA | 70mA/100mA | 130mA/180mA | 170mA/230mA | 195mA/270mA |
| In rush @ 24Vdc : | 1890mA | 990mA | 990mA | 920mA | 1590mA |
| Code de la pièce : | Identité : | Description : |
|---|---|---|
| Type de produit : | D1xP2 | Voyants d'état - stroboscopes au xénon ou balises LED |
| Option boîte de jonction : | N2 J2 |
Sans boîte de jonction - plaque arrière en acier inoxydable 316 Avec boîte de jonction D1xJ2 - plaque arrière en acier inoxydable 316 |
| Type de balise (Ajouter le code pour chaque balise requise) |
1Y 2Y 3Y 4Y 5Y Y=Couleur : Note : |
D1xB2X05 5 Joule Xenon Strobe Beacon D1xB2X10 10 Joule Xenon Strobe Beacon D1xB2X15 15 Joule Xenon Strobe Beacon D1xB2X21 21 Joule Xenon Strobe Beacon D1xB2LD2 LED Beacon A : Amber B : Blue C : Clear G : Green M : Magenta R : Red Y : Jaune D1xB2X21 uniquement disponible en première position de balise avec l'option J2 Junction Box |
| Tension : | DC024 AC115 AC230 |
24Vdc 115-120Vac 50/60Hz 220-230Vac 50/60Hz |
| Entrées de câble : [e] | M A B C D E F G |
1 × 3/4" NPT + 1 x M20x1,5mm - Défaut 1 x M20x1,5mm + 1 x M20 - adaptateur 2 × 1/2" NPT - adaptateurs 1 × 3/4" NPT + 1 × 3/4" NPT - adaptateur 2 x M25x1.5mm - adaptateurs 1 × 1/2" NPT - adaptateur + 1 x M20x1.5mm 1 × 1/2" NPT - adaptateur + 1 × 3/4" NPT 1 x M25x1.5mm - adaptateur + 1 x M20 |
| Bouchon d'arrêt/matériau d'adaptation : [m] | B N S |
Laiton Nickelé Acier inoxydable |
| Matériau de la protection/étiquette : [s] | 1 2 3 4 5 |
316 St/St Guard & 316 Equipment Tag As (1) with Traffic Light Cowl 316 St/St Guard & 316 Equip. Tag & Duty Labels As (5) with Traffic Light Cowl 316 St/St Guard & 316 Equip. Étiquettes de garde et de service attachées par un fil d'acier |
| Version du produit : [v] | A B C |
IECEx/ATEX/UL/cUL Classe I Zone 1/21 IECEx/ATEX UL/cUL Classe I/II Div 1 |
| Option du produit : [o] | 1 2 W X |
Câblage standard Câblage indépendant Câblage spécial Configuration personnalisée |
| Couleur du boîtier : [x] | R G |
Rouge Gris |
| Exemple : | D1xP2 J2 5G 2A 2R DC024 A B 1 A 1 R D1xP2 Ensemble de lampes d'état avec boîte de jonction D1xJ2, 1 x D1xB2LD2 Balise LED avec lentille verte, 1 x D1xB2X10 10J Balise au xénon avec lentille ambre, 1 x D1xB2X10 10J Balise au xénon avec lentille rouge, 2 x entrée M20x1,5 avec bouchons en laiton, IECEx, ATEX, UL/cUL Classe I Zone 1 approuvé avec boîtier rouge |
|
