| La clôture : | Aluminium LM6 de qualité marine | ||||
| Couleur du boîtier : | Rouge ou gris | ||||
| Finition du boîtier : | Finition chromatée et thermolaquée | ||||
| Protection contre les agressions : | IP66/67 EN50029, Type 4/4X UL50E | ||||
| Entrées de câbles : | 2 × 3/4 "NPT avec 2 x M20x1,5mm ou 2 × 1/2 "NPT Bouchon(s) d'arrêt inclus |
||||
| Spécification du câble : | Noyau solide : 0,5-2,5mm2 AWG20-12 Noyau tordu : 0,5-2,5mm2 AWG24-14 |
||||
| Terminaux : | Rail DIN AKZ 2,5 × 6 | ||||
| Entrée maximale | 32Vdc : 1A, 24Vdc : 2A, 32Vac 50/60Hz : 5A - version E | ||||
| Puissance maximale | 1,25W - version E | ||||
| Paramètres de sécurité : | Ui=30V, Ii=500mA, Pi=1100mW, Ci=0, Li=0 - version I & R | ||||
| Bouchons d'arrêt : | Laiton, nickelé ou acier inoxydable | ||||
| Goujon de mise à la terre : | M5 | ||||
| Température d'installation : | De -40° à +50°C (de -40°F à +122°F) | ||||
| Température de stockage | De -40° à +50°C (de -40°F à +122°F) | ||||
| Poids : | 1.5kg/3.31Ibs | ||||
Données de température et d'espacement |
|||||
| °F Réglage |
°F Tolérance |
°C Réglage |
°C Tolérance |
Espacement UL (ft) |
Espacement ULC (ft) |
| 140 | +7/-8 | 60 | +4/-5 | 50 | 50 |
| 160 | +7/-8 | 71 | +4/-5 | 25 | 25 |
| 190 | +7/-8 | 88 | +4/-5 | 50 | 50 |
| 210 | +7/-8 | 99 | +4/-5 | 25 | 50 |
| 225 | +7/-8 | 107 | +4/-5 | 25 | 50 |
| 275 | ±10 | 135 | ±6 | 25 | 50 |
| 325 | ±10 | 163 | ±6 | 50 | 50 |
| 360 | ±10 | 182 | ±8 | 25 | 50 |
| 450 | ±15 | 232 | ±10 | 25 | 50 |
| 500 | ±15 | 260 | ±10 | 50 | 50 |
| 600 | ±20 | 316 | ±12 | N/A | 50 |
| 725 | ±20 | 385 | ±12 | N/A | 50 |
Facteur de déclassement pour la hauteur du plafond - basé sur les lignes directrices de la NFPA |
|||||
| Hauteur du plafond au-dessus | Jusqu'à et y compris | Facteur de dérivation | |||
| m | ft | m | ft | - | |
| 0 | 0 | 3.05 | 10 | 1.00 | |
| 3.05 | 10 | 3.66 | 12 | 0.91 | |
| 3.66 | 12 | 4.27 | 14 | 0.84 | |
| 4.27 | 14 | 4.88 | 16 | 0.77 | |
| 4.88 | 16 | 5.49 | 18 | 0.71 | |
| 5.49 | 18 | 6.10 | 20 | 0.64 | |
| 6.10 | 20 | 6.71 | 22 | 0.58 | |
| 6.71 | 22 | 7.32 | 24 | 0.52 | |
| 7.32 | 24 | 7.93 | 26 | 0.46 | |
| 7.93 | 26 | 8.54 | 28 | 0.40 | |
| 8.54 | 28 | 9.14 | 30 | 0.34 | |
| Code de la pièce : | Identifiant : | Description : |
|---|---|---|

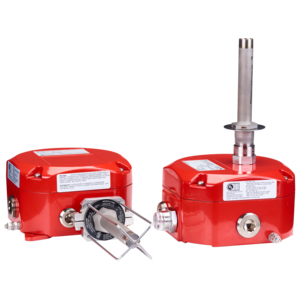

| Type de produit : | D2xH1 | Détecteur de chaleur |
| Orientation de l'élément : [d] | H V |
Horizontal Vertical |
| Protection des éléments : [g] | N G |
Sans protecteur Avec protecteur |
| Code de température : [t] | 01 02 03 04 05 06 07 08 09 10 11 12 |
140°F / 60°C 160°F / 71°C 190°F / 88°C 210°F / 99°C 225°F / 107°C 275°F / 135°C 325°F / 163°C 360°F / 182°C 450°F / 232°C 500°F / 260°C 600°F / 316°C 725°F / 385°C |
| Entrées de câbles :[e] | A B C Note : |
2 x M20 & 2 × 1/2 "NPT (orientation verticale) 2 x M20 (orientation horizontale) 2 × 1/2 "NPT (orientation horizontale) Tous les types contiennent également 2 × 3/4" NPT latéraux & 1 × 3/4" NPT pendants |
| Arrêter le matériel du plug/adaptateur : [m] | B N S |
Laiton Nickelé Acier inoxydable |
| Étiquette de l'équipement : [s] | 1 2 3 6 7 |
Pas d'étiquette de service, pas d'étiquette d'équipement Étiquette de service Étiquette de service + étiquette d'équipement Étiquette d'équipement uniquement Exigence d'une étiquette spéciale |
| Version du produit : [v] | E I R Note : |
Zone 2/22, Classe I/II Div 2 Zone 0/21, Classe I/II Div 1 Zone 0/21, Classe I/II Div 1 avec EOL et/ou dispositifs de série Versions E, I & R : IECEx, ATEX, UL, cUL, ULC |
| Option du produit : [o] | 1 W X |
Produit standard Câblage alternatif EOL et série Configuration personnalisée - contacter E2S |
| Couleur du boîtier : [x] | R G S |
Rouge Gris Spécial - contacter E2S pour d'autres couleurs de boîtier |
| Indicateur LED : [u] : | N L C Note : |
No LED LED with 1.5K ballast resistor LED without ballast resistor <20mA LED only available with Product version ‘R’ |
| Pour les versions E et R du produit uniquement, suffixez le code de la pièce avec les dispositifs EOL et série requis comme suit pour l'installation en usine. Voir les manuels d'installation D2xH1-E et D2xH1-IR pour les spécifications de résistance, de puissance et de diode : |
||
| Module E.O.L : [e] optionnel |
ExxxR ED1 ExxxZ |
Valeur de la résistance en Ohms, par exemple E470R = 470 Ohm Diode IN5401 = ED1 Diode Zener, par exemple E5V1Z = 5,1V |
| Module de la série : [s] optionnel |
SxxxR SD1 SxxxZ |
Valeur de la résistance en Ohms par exemple S1K5R = 1.5K Ohm Diode IN5401 = SD1 Diode Zener par exemple S5V1Z = 5.1V |
D2xH1-E : Version du produit : E
IECEx / ATEX
Ex db ec IIC T6 Gc Ta -40°C à +50°C
Ex tc IIIC T55°C Dc Ta -40°C à +50°C
NEC Classe Zone
Classe I Zone 2 AEx db ec IIC T6 Gc Ta -40°C à +50°C
Zone 22 AEx tc IIIC T55°C Dc Ta -40°C à +50°C
Classe CEC Zone
Ex db ec IIC T6 Gc Ta -40°C à +50°C
Ex tc IIIC T55° Dc Ta -40°C à +50°C
NEC / CEC Classe Division
Classe I Div 2 ABCD T6 Ta -40°C à +50°C
Classe II Div 2 FG T6 Ta -40°C à +50°C
Classe III Div 2 Ta -40°C à +50°C
D2xH1-I : Version du produit : I
IECEx / ATEX
Ex ia IIC T6 Ga Ta -40°C à +50°C
Ex tb IIIC T75°C Db Ta -40°C à +50°C
Classe NEC Zone
Classe I Zone 0 AEx ia IIC T6 Ga Ta -40°C à +50°C
Zone 21 AEx tb IIIC T75°C Db Ta -40°C à +50°C
Classe CEC Zone
Ex ia IIC T6 Ga X Ta -40°C à +50°C
Ex tb IIIC T75°C Db X Ta -40°C à +50°C
NEC / CEC Classe Division
Classe I Div 1 Groupe ABCD T6 Ta -40°C à +50°C
Classe II Div 2 Groupe FG T6 Ta -40°C à +50°C
Classe III Div 2 Ta -40°C à +50°C
D2xH1-IR : Version du produit : R
IECEx / ATEX
Ex ia IIC T4 Ga Ta -40°C à +50°C
Ex tb IIIC T75°C Db Ta -40°C à +50°C
Classe NEC Zone
Classe I Zone 0 AEx ia IIC T4 Ga Ta -40°C à +50°C
Zone 21 AEx tb IIIC T75°C Db Ta Ta -40°C à +50°C
Classe CEC Zone
Ex ia IIC T4 Ga X Ta -40°C à +50°C
Ex tb IIIC T75°C Db X Ta -40°C à +50°C
NEC / CEC Classe Division
Classe I Div 1 Groupe ABCD T4 Ta -40°C à +50°C
Classe II Div 2 Groupe FG T4 Ta -40°C à +50°C
Classe III Div 2 Ta -40°C à +50°C
Voir les manuels d'installation pour le codage complet
