MA112F Segnalatore acustico di allarme IP66/67 2-21-190

Immagine del prodotto
Immagine del prodotto
Immagine del prodotto

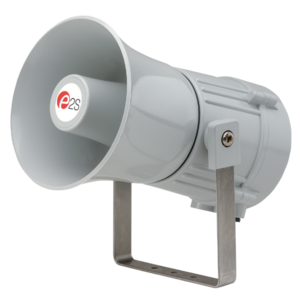

L'MA112F è un segnalatore acustico di allarme ad alta potenza, 119 dB(A). Con una robusta custodia ignifuga IP66 e IP67 di tipo 4/4X/13.
Richiedi un preventivo per questo prodotto
Tipo di corno
Tensione
Tipo di ingresso del cavo
Materiale del tappo/adattatore
Materiale della staffa
Versione
Colore dell'involucro
Numero di parte:
MA112
Richiedi il prezzo o chiedere informazioni su questo prodotto
Richiedi informazioni su
Segnalatore acustico di allarme IP66/67

Descrizione

I prodotti della serie "M" sono stati progettati per resistere agli ambienti più difficili. Costruita in ABS leggero, resistente agli urti e al fuoco, la gamma è dotata di staffe di montaggio regolabili a cricchetto in acciaio inox ed è stata sottoposta a test di terza parte secondo la normativa IP66/67.

Scaricamento

Scheda tecnica Scheda tecnica.pdf
Manuale di installazione D207-00-001-IS_Issue_2_MA112-121_.pdf
Dichiarazione di conformità EAC russa D-GB.GA05.B.12595-20-24.03.2025.pdf
Registro marittimo russo 19.00193.278.pdf
Certificato di protezione dall'ingresso M_Range_IP_Rating_Report.pdf
Dichiarazione di conformità DC-028_Issue_H_M.pdf
Disegno 2D (PDF) SK0121_Issue_B.pdf
Disegno 2D (DWG) SK0121_Issue_B.dwg
Immagine del prodotto ad alta risoluzione 1 (TIFF) 2-21-190_MA112.tif
Immagine del prodotto a bassa risoluzione 1 (JPG) 2-21-190_MA112.jpg

Caratteristiche

  • Sincronizzazione automatica su un sistema multi-sonda.
  • Valutazione continua.
  • Ampia area di terminazione.
  • Fissaggi in acciaio inox.
  • Staffa a "U" in acciaio inox regolabile a cricchetto per un posizionamento a 360°.
  • Duplicazione delle terminazioni dei cavi (in e out per installazioni a margherita).
  • Tropicalizzazione disponibile su richiesta.
  • Disponibile con configurazioni di tono e frequenze personalizzate.
  • È disponibile la versione "programmabile":
    45 toni di allarme
    4 stadi selezionabili a distanza
    Qualsiasi tono può essere assegnato a qualsiasi stadio
    Tono a frequenza continua configurabile dall'utente

Specifiche

Uscita massima: 119dB(A) a 1 metro [110dB(A) a 3 metri].
Uscita nominale: 112dB(A) a 1m +/- 3dB - Tono 2 [103dB(A) a 10ft/3m].
Numero di toni: 45 (conforme a UKOOA / PFEER)
N. di stadi: 3
Controllo del volume: Max. 112dB(A);
Min. 100dB(A) - Tono 2
Portata effettiva: 125m/410ft @ 1KHz
Tensioni CC: 24V dc (10-30V dc);
48V dc (35-60V dc)
[Le unità DC possono utilizzare 24V ac per applicazioni a singolo stadio].
Tensioni AC: 24V ac; 115V ac; 230V ac
Commutazione del palco: Negativo o positivo
Commutazione dello stadio a polarità inversa sulle unità CC.
Protezione dall'ingresso: IP66 e IP67 (testato da terzi)
Materiale dell'alloggiamento: ABS ad alto impatto UL94 V0 e 5VA FR
Colore: Grigio (RAL7038)
Ingressi per cavi: 2 x M20 forniti con 1 tappo di chiusura
Terminali: Cavi da 0,5 a 4,0 mm².
Temperatura di esercizio: Da -25 a +55°C [da -13° a +131°F]
Temperatura di conservazione: Da -40 a +70°C [da -40° a +158°F]
Umidità relativa: 90% a 20°C [68°F]
Peso: DC: 2,50kg/5,5Ibs AC: 3,00kg/6,6Ibs
*Dati SPL +/-3dB(A). Misurato alla tensione ottimale.

Codici delle parti

Codice articolo: Identificazione: Descrizione:
Tipo di prodotto: MA112 Suono del clacson dell'allarme
Tipo di svasatura: F Corno rientrante svasato
Tensione: AC115
AC230
AC024
DC024
DC048		 115V ac 50/60Hz
230V ac 50/60Hz
24V ac 50/60Hz
24V dc (10-30Vdc)
48V dc (42-54V dc)
Ingressi per cavi: A
B
C		 M20x1,5 e ½" NPT
M20x1,5 e M20x1,5
½" NPT e ½" NPT
Materiale di arresto del tappo: N Nylon
Staffa: 1
2		 Acciaio inox 304 (A2)
Acciaio inox 316 (A4)
Approvazioni: A1 CE, EAC, RMRS
Allegato: R
G		 Rosso (RAL 3000)
Grigio (RAL7038)

Allarme sonoro

Versione: Tensione: Corrente:
24 V CC 10-30V dc 200mA*
48 V CC 35-60V dc 120mA*
24V ac 50/60Hz +/-10% 500mA
115V ac 50/60Hz +/-10% 100mA
230V ac 50/60Hz +/-10% 60mA
* corrente a tensione nominale su Tono 2

Approvazioni

  • Approvato dall'EAC.
    Certificato: RU D-GB.AL16.V.11083
  • Registro navale russo
    Cert: n. 14.02758.315

Tabella dei toni

Fase 1 File WAV Descrizione della frequenza. Fase 2 Fase 3
T 1 340 Hz Continuo T 2 T 5
T 2 800/1000Hz @ 0,25 sec alternati T 17 T 5
T 3 500/1200Hz @ 0,3Hz 0,5 sec Slow Whoop T 2 T 5
T 4 800/1000Hz a 1Hz Sweeping T 6 T 5
T 5 2400Hz Continuo T 3 T 20
T 6 2400/2900Hz @ 7Hz Sweeping T 7 T 5
T 7 2400/2900Hz @ 1Hz Sweeping T 10 T 5
T 8 500/1200/500Hz @ 0,3Hz Sweeping T 2 T 5
T 9 1200/500Hz @ 1Hz - DIN / PFEER P.T.A.P. T 15 T 2
T 10 2400/2900Hz @ 2Hz alternati T 7 T 5
T 11 1000Hz @ 1Hz Intermittente T 2 T 5
T 12 800/1000Hz @ 0,875Hz alternato T 4 T 5
T 13 2400Hz @ 1Hz Intermittente T 15 T 5
T 14 800Hz 0,25sec acceso, 1 sec spento Intermittente T 4 T 5
T 15 800Hz Continuo T 2 T 5
T 16 660Hz 150mS acceso, 150mS spento Intermittente T 18 T 5
T 17 544Hz (100mS)/440Hz (400mS) - NF S 32-001 T 2 T 27
T 18 660Hz 1,8sec acceso, 1,8sec spento Intermittente T 2 T 5
T 19 1,4KHz-1,6KHz 1s, 1,6KHz-1,4KHz 0,5s -NFC48-265 T 2 T 5
T 20 660Hz Continuo T 2 T 5
T 21 554Hz/440Hz @ 1Hz alternato T 2 T 5
T 22 544Hz @ 0,875 sec. Intermittente T 2 T 5
T 23 800Hz @ 2Hz Intermittente T 6 T 5
T 24 800/1000Hz @ 50Hz Sweeping T 29 T 5
T 25 2400/2900Hz @ 50Hz Sweeping T 29 T 5
T 26 Campana T 2 T 15
T 27 554Hz Continuo T 26 T 5
T 28 440Hz Continuo T 2 T 5
T 29 800/1000Hz @ 7Hz Sweeping T 7 T 5
T 30 300Hz Continuo T 2 T 5
T 31 660/1200Hz @ 1Hz Sweeping T 26 T 5
T 32 Due rintocchi di T. T 26 T 15
T 33 745Hz @ 1Hz Intermittente T 2 T 5
T 34 1000 e 2000Hz @ 0,5 sec alternati - Singapore T 38 T 45
T 35 420Hz @ 0,625 sec Allarme australiano T 36 T 5
T 36 500-1200Hz 3,75sec /0,25sec. Evacuazione australiana. T 35 T 5
T 37 1000Hz Continuo - Gas tossico PFEER T 9 T 45
T 38 2000Hz Continuo T 34 T 45
T 39 800Hz 0,25sec acceso, 1 sec spento Intermittente T 23 T 17
T 40 544Hz (100mS)/440Hz (400mS) - NF S 32-001 T 31 T 27
T 41 Sirena motore - aumento lento a 1200 Hz T 2 T 5
T 42 Sirena motore - aumento lento a 800 Hz T 2 T 5
T 43 1200 Hz Continuo T 2 T 5
T 44 Sirena motore - aumento lento a 2400 Hz T 2 T 5
T 45 1KHz 1s acceso, 1s spento Intermittente - Allarme Gen. PFEER T 38 T 34
Su richiesta sono disponibili configurazioni di toni e frequenze di allarme specifiche per ogni paese o personalizzate.
